1、電解液

根據理論計算，每1千瓦時（kWh）的電解液需要5.6千克的五氧化二釩V?O?，考慮到電解液利用率為70%，實際需要的V?O?約為8千克。因此，每1兆瓦時（MWh）的儲能系統需要8000千克（8噸）的V?O?，而每1千兆瓦時（GWh）則需要8000噸的V?O?。按照目前每噸V?O?的成本為10-11萬元計算，每1千瓦時的電解液成本約為1500元。據此反推，V?O?占電解液成本的比例大約在53.3%-58.7%之間。

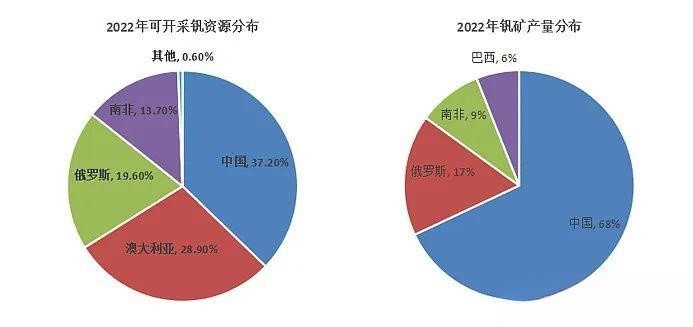

釩是一種具有高熔點和高沸點的銀灰色金屬，具有無磁性和堅硬的特點。在自然界中，釩與各種礦物共生存在，主要來源包括釩鈦磁鐵礦、石煤、原油和瀝青等。釩鈦磁鐵礦是全球釩儲量的主要組成部分，約占總儲量的98%。全球每年發現的釩礦儲量一直在穩步增長。根據美國地質調查局（USGS）的統計數據，截至2022年，全球可用的釩資源儲量超過6300萬噸（折算成金屬釩），其中已經確認符合采礦要求的資源約為2557萬噸。截至2022年底，可開采的釩資源分布及礦產量如下圖所示：

簡單總結一下就是中國占比大，基本上是自主可控的。

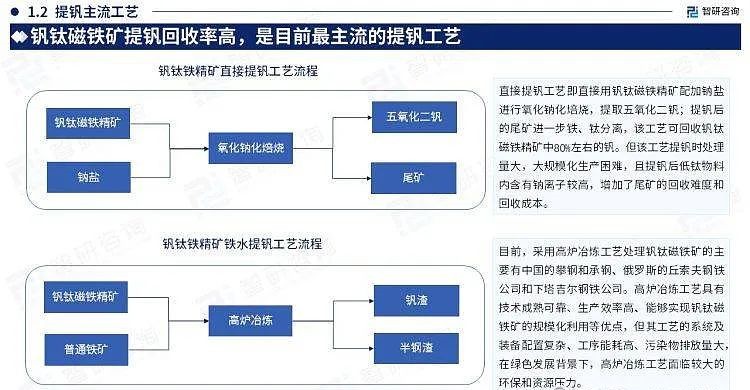

在中國，釩礦資源廣泛分布于19個省市（區），主要集中在四川攀枝花地區和河北承德地區。中國的釩礦主要有兩種形式，即釩鈦磁鐵礦和含釩石煤。其中，釩鈦磁鐵礦占總儲量的53%，含釩石煤占總儲量的47%。盡管儲量比例如此，但中國約80%的釩產量來自于釩鈦磁鐵礦資源。以下以釩鈦磁鐵礦為例，介紹一下從釩礦中提取釩的工藝。參考智研咨詢提供的資料，進行如下描述：

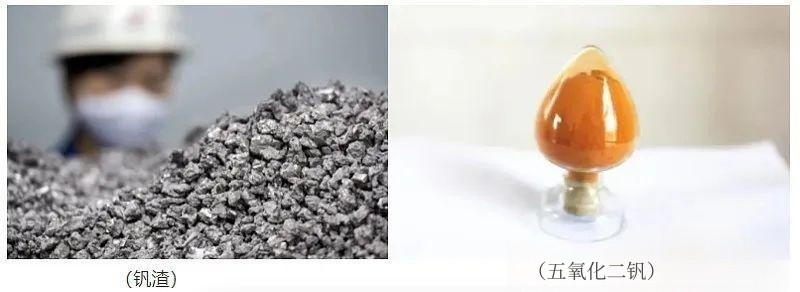

截至2021年，全球釩生產企業的總產能為28.3萬噸/年（折合五氧化二釩）。其中，瑞士的嘉能可公司、巴西的Largo資源公司以及南非的布什維爾德礦業公司采用釩鈦磁鐵礦的直接提釩工藝。而國內的鞍鋼、河鋼等企業以及俄羅斯的Evraz等海外企業采用釩鈦磁鐵礦釩渣提釩工藝，這種工藝下，釩渣實際上是煉鋼的副產品。根據這種工藝，釩渣可以用于提取釩。

下面分析五氧化二釩的供需情況，首先看看供應方面:

根據釩鈦股份年報，2022年全球釩產量（以V?O?計）22.4萬噸左右，較 2021年增長約5%；國內產量約14.2萬噸，較2021年增長約2.9%。

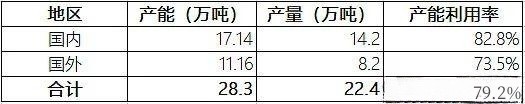

綜合多方面信息，2022年國內外產能及產量數據大致如下：

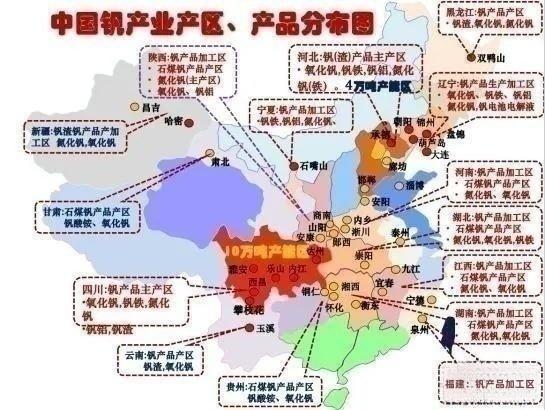

國內釩產業產區分布見下圖：

上圖主要了解兩個地方就可以，一個是以四川攀枝花為中心的10萬噸產能區，一個是以河北承德為中心的4萬噸產能區，截至2022年底，國內V?O?的產能約為17萬噸，這兩個地方就占了14萬噸。

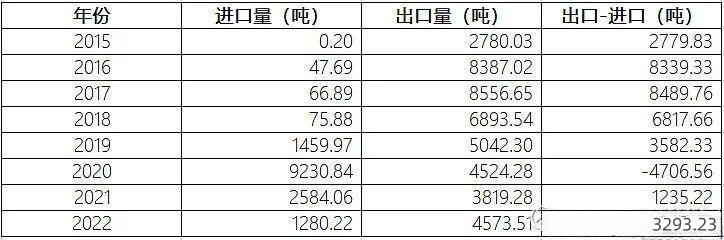

進口方面：我們已經在2017年底禁止包括釩渣在內的24種固體進口，所以釩原料方面進口主要就看五氧化二釩。從海關網站獲得V?O?進出口數據如下：

從上表可見，除2020年（受疫情影響）外，國內一直是五氧化二釩（V?O?）的凈出口國。

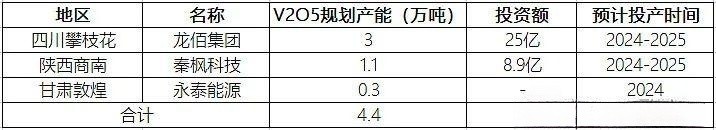

下表是目前已知V?O?的新增在建產能情況：

根據上面兩個例子算了下，萬噸產能的投資額大約8億，建設周期1-2年。

供給方面說到這里，有兩個要點，一是國內目前產能約17萬噸/年，考慮新增產能，到2025年時產能可達21.4萬噸/年；二是我國基本是V?O?的凈出口國。

下面看看V?O?的需求情況：

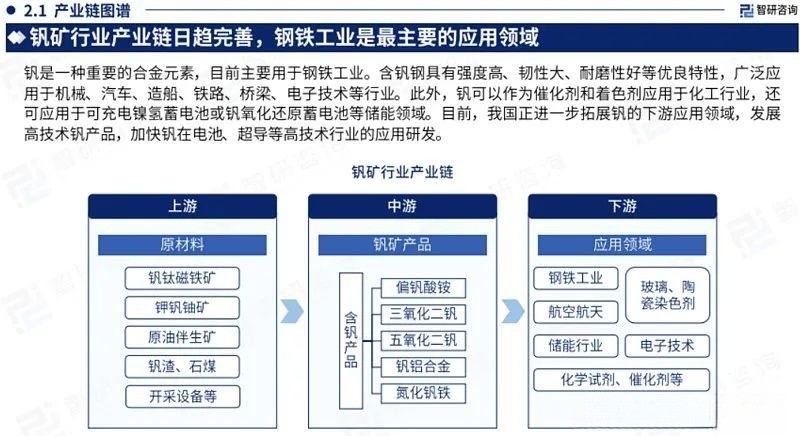

借用智研咨詢整理的釩產業鏈圖譜：

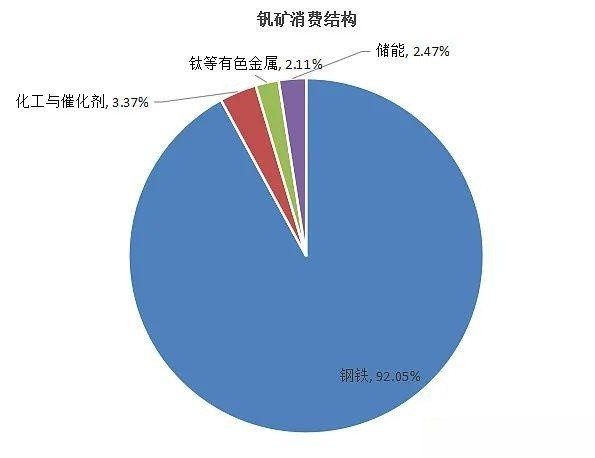

從上圖可以看出，釩主要是應用在鋼鐵、航空航天、儲能等領域，其中鋼鐵占比超過90%，具體消費結構如下圖：

結合上圖消費結構，本文重點分析影響較大的鋼鐵領域應用和新形勢下儲能行業的需求增量。

鋼鐵行業是釩產品的主要消費領域，占據了90%以上的釩消耗量，因此，釩市場周期與鋼鐵周期基本同步。近年來，隨著中國鋼鐵工業迅速發展和鋼鐵品種結構的調整，我國對釩的消耗總量也呈現結構性增長。就地區來看，中國已成為全球最大的釩消費國，但從單位噸鋼消耗的角度來看，我國鋼鐵產品中釩的應用水平相對較低，低于世界平均水平，與工業發達國家相比仍存在一定差距。

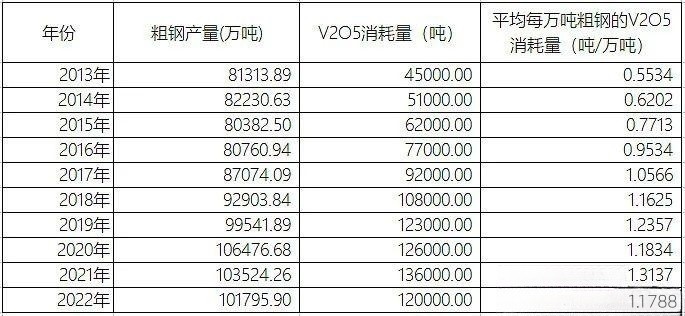

下表結合國內粗鋼產量，看看兩者的關系（下表粗鋼產量來自統計局?jǐn)?shù)據，V?O?消耗量來自網絡，后者不一定準確，但作為相對比較應該差不多）：

從上表也能看出，隨著地產和建筑業下行，粗鋼產量受到明顯影響，在2020年達到頂點后，這兩年呈下降趨勢，每萬噸粗鋼大約對應約1.2噸V?O?。

根據國家規劃，到2025年，電化學儲能目標達到30GW，預計全釩液流儲能占比15%，即約為4.5GW。按照4小時儲能時長計算，相當于18GWh，對應的V?O?需求量約為14.4萬噸（18GWh*8000噸/GWh）。根據之前的分析，以2022年的消耗量12萬噸為基準，在存量消耗保持不變的情況下，預計2023-2025年每年新增消耗約5萬噸。目前的產能約為17萬噸，基本能滿足需求。然而，考慮到消耗量不可能按照年度平均增長，并且存在一定的生產周期和安全庫存需求，另外新增產能也需要1-2年才能投產，預計在2024-2025年可能出現V?O?供應短缺的情況。

上述估算基于電化學儲能的發展和全釩液流儲能的占比。根據2023年的情況和電網平衡性需求，預計這是一個大概率事件。而且，考慮到國內多數地區對儲能時長要求可能會進一步提高，全釩液流的占比也有望提高。此外，還未考慮國外的需求，這也是一個潛在的變量。因此，全釩液流儲能面臨著潛在的供應挑戰。

最后，綜合看看由此可能帶來的V?O?價格變化以及毛利預估：

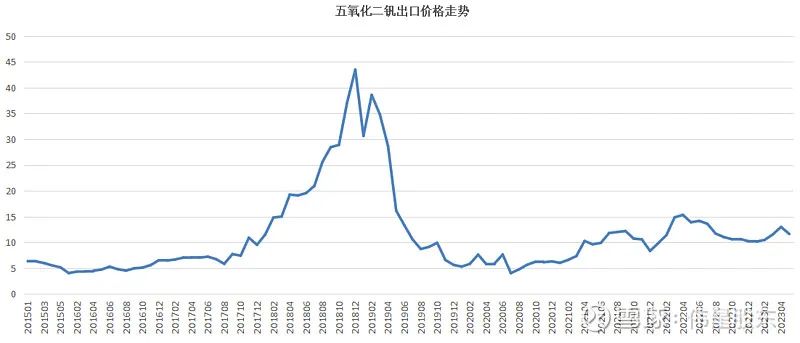

V?O?目前價格不算便宜，下圖根據海關數據，以出口價格為例，統計了2015年到2023年4月份的出口價格：

可見和碳酸鋰一樣，V?O?也不便宜，在2018年也曾經達到45萬/噸的高位，目前主要在10-15萬/噸波動。

根據釩鈦股份2022年報中的產品銷量和收入數據計算，全年平均售價約為11.83萬/噸，毛利率為32.08%。如果按照12萬/噸的價格計算，預計15萬噸的銷量將帶來約180億的收入，毛利約為57億。然而，如果價格過高，如2018年的40萬/噸以上，將會對下游需求產生不利影響。在沒有其他技術進步的情況下，全釩液流電池可能會失去競爭力。因此，價格的過高可能對全釩液流電池產業帶來挑戰。

說完了V?O?，看看電解液自身，這部分技術含量需求還是很高的，其實電解液相當于電量容器，不管是濃度還是利用率，都有較大的提升空間，期待進一步的技術突破。

2、電池堆

電池堆的核心材料包括隔膜、電極、雙極板以及輔助材料如緊固件等。其中，隔膜在電池堆成本中所占比例超過50%。因此，本文主要分析隔膜，也被稱為質子交換膜。質子交換膜位于有機氟化工產業鏈的末端，其上游是有機氟化工的單體材料，下游則涵蓋了基于質子交換膜的氯堿工業、燃料電池、電解水、儲能電池等應用領域。這些應用領域構成了質子交換膜的下游市場。

在液流電池中，隔膜用于分隔單個電池內的正負極電解液。理想的隔膜材料應具備較高的離子選擇性、導電性、化學穩定性和機械強度等特性。在液流電池行業剛起步時，全釩液流電池主要采用美國科慕公司生產的全氟磺酸離子交換膜（Nafion）。Nafion薄膜在電解液中具有良好的穩定性，但成本較高，并存在釩離子滲透率較高等問題。

目前，國內一些企業已經取得了在液流電池中使用全氟磺酸膜的技術突破。這些產品在性能方面與進口產品相當，而價格僅為進口產品的三分之一。根據高工氫電的數據，截至2022年，國內市場上科慕的全氟磺酸樹脂膜仍是主要的應用產品，其出貨量占據了市場份額的77%。而國產的液流電池質子交換膜市場份額為23%。

近年來，由于氟化膜的價格較高，研發非氟化膜和多孔離子傳導膜的工作逐漸增多。中科院大連化物研發團隊致力于開發多孔離子傳導膜，并不斷進行技術迭代，已成功制備出具有較高離子選擇性和電解液容量保持率的多孔膜。中科院的徐銅文教授和楊正金教授團隊設計了一種新型離子膜，該膜具有貫通亞納米離子通道的微孔框架結構，能夠?qū)崿F(xiàn)膜內近乎無摩擦的離子傳導。使用這種膜組裝的液流電池，電流密度可達到500mA/cm2。相關研究成果已在國際學術頂級期刊《Nature》上發表。非氟類質子交換膜的生產成本有望大幅降低，但其化學穩定性仍需改進，離實現產業化還需要一定的時間?；谶@些進展，非氟化膜的應用前景非常有希望。

根據目前的實際情況，一個1MW的釩電池電堆大約需要830平方米的質子交換膜面積。根據之前提到的V?O?消耗量的估計，預計到2025年全球釩液流電池總裝機容量將達到4.5GW，因此對應的質子交換膜需求量約為373.5萬平方米。假設到2025年，國內質子交換膜的單價下降至2000元/平方米，則相應的市場規模約為75億。根據這些數據，可以預見質子交換膜市場在2025年將有很大的發展?jié)摿Α?/span>
